Производство воздухораспределителей ВГК с.4.904-68 вып.2

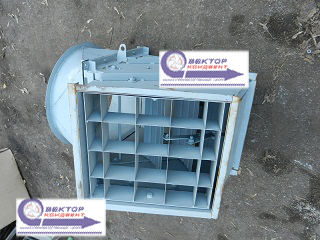

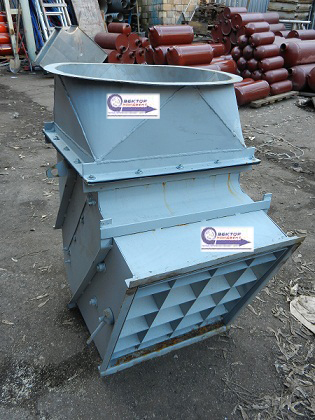

В связи с многочисленными просьбами и заявками на оборудование от организаций и предприятий, компания НПЦ Вектор-Кондвент с декабря месяца начала серийное производство воздухораспределителей ВГК с. 4.904-68 вып. 2. Воздухораспределители ВГК для подачи воздуха компактной струей (38 типоразмеров) предназначены для подачи воздуха в производственные и административно-бытовые помещения горизонтальными или наклонными струями с высоты 6 м и более. Воздухораспределитель ВГК разработан в следующих исполнениях: 1. вертикальный воздуховод: а)нижний подвод воздуха - установка на вертикальном воздуховоде – ВГКнв-1, 76,75кг, ВГКнв-2, 125,14кг, ВГКнв-3, 196,34 кг; ВГКнв-4, 395,98 кг,. б).верхний подвод воздуха - установка на вертикальном воздуховоде – ВГКвв - 1, 76,75кг, ВГКвв-2, 125,14кг, ВГКвв-3, 196,34 кг;ВГКвв-4, 395,98 кг, в) установка на концевом участке вертикального воздуховода подвод снизу – ВГКн-1, 59,72 кг,ВГКн-2,119,8 кг,ВГКн-3 190,07 кг;ВГКн-4, 408,2 кг, установка на концевом участке вертикального воздуховода подвод сверху – ВГКв-1, 59,72 кг,ВГКв-2,119,8 кг,ВГКв-3 190,07 кг;ВГКв-4, 408,2 кг, 2.горизонтальный подвод воздуха: а)установка на горизонтальном воздуховоде при подводе воздуха слева ВГКлг-1, 78,74 кг, ВГКлг-2, 125,12 кг, ВГКлг-3, 208,8 кг, ВГКлг-4, 329,23кг и справа – ВГКпг-1, 78,74 кг, ВГКпг-2, 125,12 кг, ВГКпг-3, 208,8 кг, ВГКпг-4, 329,23кг; б) установка на концевом участке горизонтального воздуховода – ВГКт-1, 34,8 кг, ВГКт-2, 58,06 кг, ВГКт-3, 95.39кг, ВГКт-4, 175.26 кг. Воздухораспределитель состоит из корпуса, в котором установлены рама с направляющими лопатками и решетка ( для исполнения ВГКт рама с направляющими лопатками не устанавливается). Направляющие лопатки выполнены поворотными и фиксируются при наладке после их установки в оптимальное положение. Для удобства установки направляющих лопаток на торцах их осей имеются шлицы, расположение которых соответсвует положению лопаток. Решетка также имеет возможность поворота и фиксации в пределах 20° градусов от вертикального положения с целью обеспечения регулирования направления подачи воздуха (струи) в помещение. Все поверхности воздухораспределителя окрашиваются эмалью ПФ-115 ГОСТ 6464-63. Присоединение воздухораспределителя к подающему воздуховоду осуществляется через переход круглого или квадратного сечения. Воздухораспределители ВГКн -1 400х800, ВГКн- 2 800х800, ВГКн – 3 800х1600, ВГКн -4 1600х1600 изготавливаются из стали по типовой серии с. 4.904-68. Расчетная площадь от 0,32 м2 до 2,56 м2. Расход воздуха от 5250 м3/ч до 138000 м3/ч. Габариты ВхLхН; от 465х900х565 мм до 2460х1700х 1970 мм. Масса от 60 кг до 413 кг.
