Лифтовой диспетчерский блок ОДТ-Л

Объектовые диспетчерские терминалы – лифтовые ОДТ-Л предназначены для исполнения нормативных требований ТР ТС 011/2011«Безопасность лифтов», ГОСТ Р 34441-2018, ГОСТ 33984.1-2018, ГОСТ Р 56943-2016, ГОСТ Р 53780-2010, ГОСТ Р 52382-2010, ГОСТ Р 53296-2009, СП 3.13130.2009 и СП 59.13330.2016.

Размещаются в машинном помещении или рядом с устройством управления лифта и обеспечивают переговорную связь с пультом, дистанционную диагностику и исполнение целого ряда других функций.

ОДТ-Л имеет различные исполнения в зависимости от условий и объекта применения, что сокращает затраты на оборудование и монтаж диспетчерской системы.
 ОДТ-ЛМ DC-DC для одного и двух лифтов

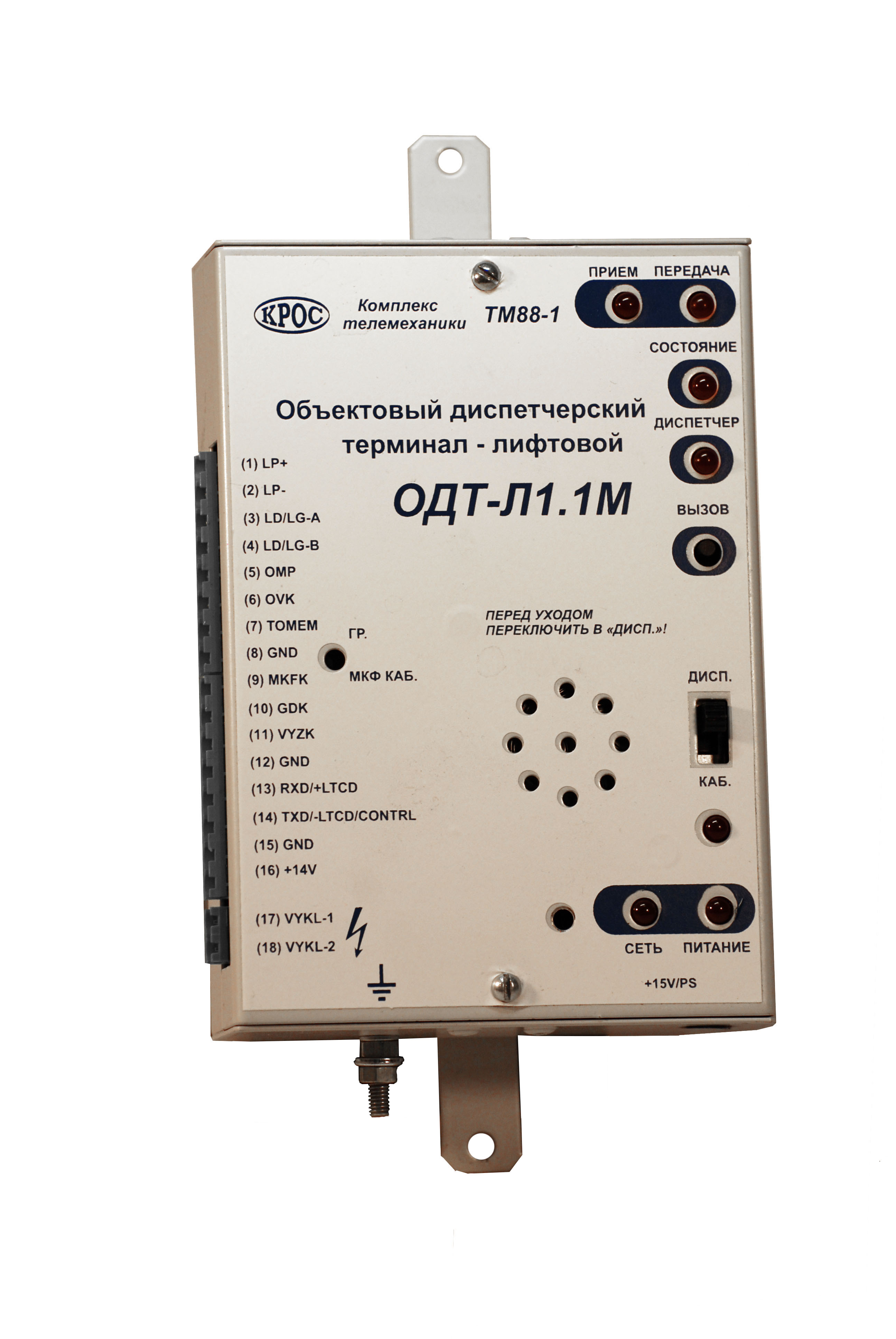

Модификация ОДТ-Л1.1М DC-DC для одного лифта используется в основном в 9-ти этажных домах и на лифтах без машинного помещения. Минимальные габариты позволяют разместить блок внутри электрошкафа устройства управления лифта. Питание по кабелю связи от устройства ПЛР-СПМ (до 6 лифтов) или от источника бесперебойного питания ИБП 48В.

Модификация ОДТ-Л2М DC-DC для многоподъездных высотных домов, где в подъезде 2 лифта с одним МП. Питание по кабелю связи от устройства ПЛР-СПМ (до 12 лифтов).

ОДТ-Л2.1С для двух лифтов

Используется в зданиях повышенной этажности, где в одном подъезде два лифта с одним машинным помещением. Связь с пультом по компьютерной сети (подключение Ethernet). Беспроводная связь – модификация ОДТ-Л2.1С WiFi с питанием вынесенной точки доступа. Модификация ОДТ-Л2С 3G – для связи с пультом по сотовой сети. Встроенный роутер, подключение 3G USB-модема. Питание от сети, встроенный аккумулятор. С приставкой БПС ЛУ может использоваться для ремонтно-пожарной связи.

ОДТ-Л4.1 для четырех лифтов

Для высотных зданий с 3-4 лифтами в подъезде с одним машинным помещением. В комплект поставки входит блок расширения БР ОДТ-Л. Питание от сети 220 В, встроенный аккумулятор, связь с пультом – через устройство ПЛР-С или по сети - подключение Ethernet, модификации ОДТ-Л4.1С. Модификация ОДТ-Л4.1СР дополнительно обеспечивает переговорную связь с этажными площадками для МГН

Диагностика любых лифтов – с помощью устройства УДЛ88-1М или по свободным контактам реле, информация с отечественных лифтов с устройствами управления УЛ,УКЛ, ШУЛМ и лифтов ОТИС снимается по интерфейсу.

Диспетчерский пульт – стандартный компьютер с ОС Windows и программой ТМ88-1 Ethernet.
