Регулятор контактной сварки РКС-801М

Главное преимущество данного РКС-801М - Полная функциональная совместимость с регуляторами РКС-502 и РКС-801 (завод СЭЛМА), а также с регулятором РКС-801ЛМ

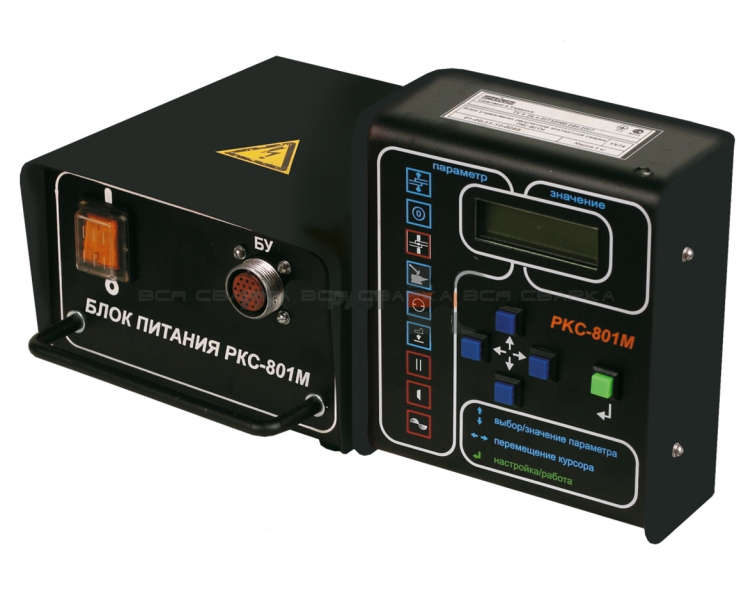

Регулятор РКС-801М предназначен для управления последовательностью действий машин точечной контактной сварки.Конструктивно регулятор состоит из 2-х функциональных блоков; блока управления и блока питания, соединённых кабелем управления.Регулятор обеспечивает:• управление последовательностью действий однофазных машин точечной сварки, имеющих контактор и клапан постоянного тока;• регулирование длительности позиций сварочного цикла с цифровым отсчетом;• управление тиристорным контактором и регулирование величины сварочного тока.Управление регулятором проводится путем замыкания и размыкания контактов педали сварочной машины.Основные особенности:• Стандартный разъем для подключения к контактной машине;• Микропроцессорное управление контактной сваркой;• Графический цифровой дисплей для отображения режимов и их значений;• Энергонезависимая память установленных режимов;• Малогабаритный выносной пульт регулятора контактной сварки с безопасным напряжением питания;• Регулирование длительности позиций сварочного цикла с цифровым отчетом;• Управление тиристорным контактором и регулирование величины сварочного тока;• Стабилизация действующего значения сварочного тока при колебаниях напряжения питающей сети;• Современный дизайн и эргономика.Технические характеристики:Напряжение питающей сети, В 2х380Частота питающей сети, Гц 50±0,75Пределы регулирования длительности позиций сварочного цикла (в периодах)*, с :- предварительное сжатие - 01-199;- сжатие - 01-199;- сварка 1 - 01-199;- сварка 2 - 01-199;- охлаждение - 01-19;- проковка 1 - 01-199;- проковка 2 - 01-199;- пауза - 01-199;- включение усилия с проковкой (повышенного усилия 2) относительно конца позиции «сварка1» - 01-19.Среднее значение напряжения питания клапанов на сопротивление 51±5% Ом, при номинальном напряжении сети, В - 24±2,5;Параметры импульса включения тиристоров на сопротивление 6,2 Ом ±5%:- амплитуда, В - 20±5;- длительность, мкс - 200±100;Нижний предел регулирования действующего значения сварочного тока, %, не более - 50;Изменение действующего значения сварочного тока при колебаниях напряжения питающей сети +5 до –5%, не более - ±3;Число импульсов сварочного тока - (1+9)+1;Максимальное время модуляции переднего фронта импульса сварочного тока позиции «Сварка 1» (при значении позиции «Охлаждение» равной 1 периоду), с - 0,2+0,08;Потребляемая мощность от сети, ВА, не более - 75;Масса, кг- пульт управления - 1,0;- блок питания - 2,5;Габариты, мм- пульт управления 184 х 162 х 91;- блок питания 240 х 190 х 120 .
