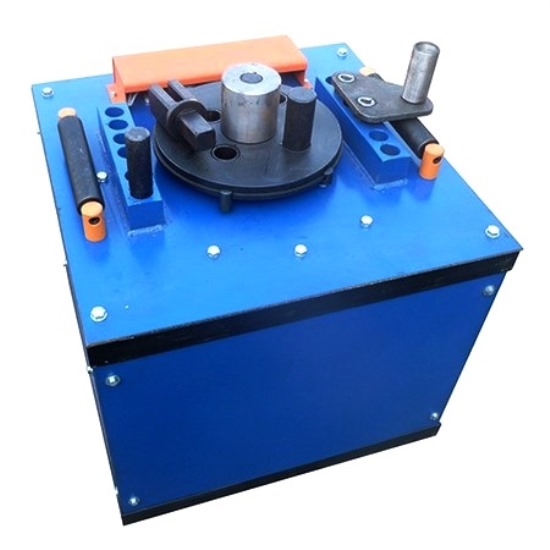

Станок арматурный гибочный СГА-1

Станок арматурный гибочный СГА-1 предназначен для холодной гибки
прутков арматуры железобетонных конструкций. Применяется в арматурных
цехах заводов ЖБИ, на строительных площадках под навесом в условиях
умеренного климата.
Станок для гибки арматуры СГА-1 состоит из нескольких основных частей:
- Цельная сварная рама (основа) является несущей конструкцией для всего внутреннего и наружного оборудования станка.
- Защитный кожух защищает все механические и электрические узлы от попадания пыли и инородных предметов.
- Рабочей поверхностью гибочного станка является массивная стальная
станина. На ней крепится все наружное оснащение для сгибания арматурной
проволоки.
- Под станиной находится электродвигатель с редуктором червячного
типа. Все детали редуктора находятся в постоянной смазке. Редуктор
обладают большой степенью надежности. Замена масла 1 раз в год (минимум
технического обслуживания).
Принцип работы станка заключается в сгибании арматурного прута с
помощью вращательного движения гибочного ролика, закрепленного на
гибочном диске, по отношению к гибочному пальцу. Оператор настраивает
станок на необходимый угол, который контролируется концевыми кулачками.
При достижении необходимого угла изгиба вращательное движение
останавливается, далее диск возвращается в первоначальное положение.
Технические характеристики:
Диаметр изгибаемой арматурной стали по ГОСТ 3781-76:
класса A-l – до 40мм.
класса A-lI – до 36мм.
класса A-IIl – до 32мм.
Обработка арматуры такого диаметра производится только при одиночном размещении прутка на валках станка.
Для арматуры меньших диаметров возможно сгибание одновременно нескольких прутков (см. паспорт).
Допускаемый радиус изгиба прутка по внутреннему контуру -
Наибольший – 55мм.
Наименьший – 12* / 20**мм.
* — для прутков диаметром до 14 мм,
** — для прутков диаметром свыше 14 мм.
Скорость вращения гибочного диска – 3,4: 14 об/мин
Установленная мощность – 3,0 кВт
Габаритные размеры – 760*790*790 мм.
Вес – 380 кг.
Шумовая характеристика станка СГА-1 определена в соответствии с
ГОСТ-8.055-73 (по методу IV в открытом пространстве) – при гибке
арматурной стали корректированный уровень звуковой мощности не более
LA-93 dБА.
Комплект поставки.
Станок - 1 шт.
Комплект гибочных приспособлений (7 позиций) – 1шт.
Паспорт и инструкция по эксплуатации - 1 шт.
Не допускается использование оборудования для работы в среде
насыщенной пылью, во взрывоопасной среде, а также в среде, содержащей
едкие пары и газы, разрушающие металлы и изоляцию.
Предприятие-изготовитель гарантирует безотказную работу сварочного
аппарата в течение 12 месяцев со дня продажи при условии соблюдения
потребителем правил хранения и эксплуатации.
Организован сервисный центр по ремонту и станков СГА-1, СГА-40 с полным спектром запасных частей.
